Ferraillage de dalle béton : 4 règles essentielles pour éviter fissures et affaissements
La construction d’une dalle en béton ne se limite pas à couler un mélange liquide dans un coffrage. Sans une structure interne solide, le béton, bien que résistant à la compression, se montre fragile face aux forces de traction et de flexion. Le ferraillage constitue le squelette de l’ouvrage. Il compense les faiblesses naturelles du matériau. Que vous réalisiez une terrasse, un abri de jardin ou un dallage de garage, maîtriser les principes du ferraillage garantit la pérennité de votre ouvrage et évite l’apparition de fissures structurelles.
Pourquoi le ferraillage est-il indispensable à la structure ?
Le béton est un matériau hétérogène. S’il supporte le poids d’un véhicule, il se brise sous l’effet d’un étirement ou d’une torsion. Le ferraillage en acier possède des propriétés mécaniques complémentaires. L’association des deux forme le béton armé, capable de résister aux sollicitations physiques.
Testez vos connaissances sur le ferraillage
Le rôle du ferraillage est triple. Il assure la cohésion de la masse de béton lors de sa prise. Il répartit les charges ponctuelles sur l’ensemble de la surface, empêchant l’enfoncement localisé de la dalle. Enfin, il limite le retrait thermique. L’acier agit comme un stabilisateur interne qui maintient les blocs soudés entre eux malgré les variations de température et d’humidité.
Votre dalle subit des forces invisibles qui tentent de l’étirer au fil des saisons. L’acier capture ces tensions internes pour les neutraliser avant qu’elles ne déchirent la surface. Cette capacité d’absorption des efforts mécaniques permet au béton de rester solidaire, même lorsque le sol subit de légers tassements. Sans cette armature, la moindre variation du terrain transforme votre dalle en un assemblage de morceaux disjoints.
Choisir le bon treillis soudé selon l’usage de la dalle
Le choix de l’armature dépend de la destination de votre dalle et des charges supportées. On distingue deux familles de treillis soudés, régies par les normes NF A 35-080-2 ou NF A 35-024-2.
Le treillis de surface (anti-fissuration)
Aussi appelé treillis de peau, il est utilisé pour les dalles légères comme les terrasses piétonnes ou les chapes de finition. Son rôle est de prévenir les micro-fissures. On utilise souvent des panneaux de type PAF C (panneaux à fils clairs) ou des maillages fins. Il n’est pas conçu pour supporter des charges lourdes comme celles d’un véhicule.
Le treillis de structure (porteur)
Pour un garage, une allée carrossable ou une dalle de maison, utilisez des armatures de structure. Ces treillis, comme le ST25 C ou le ST35, possèdent des fils d’acier de plus gros diamètre et un maillage serré. Ils absorbent des efforts de traction importants. Dans ce cas, la section d’acier par mètre linéaire est définie par les règles de calcul du béton armé (Eurocode 2).
| Type de projet | Type de treillis conseillé | Diamètre des fils (mm) | Usage principal |
|---|---|---|---|
| Terrasse piétonne | PAF C / ST10 | 3,5 à 5,5 | Anti-fissuration |
| Abri de jardin | ST20 | 6 | Répartition des charges |
| Garage / Allée voiture | ST25 C | 7 | Structurel / Porteur |
| Dalle sur vide sanitaire | ST25 CS / ST50 | 8+ | Haute résistance |
Les étapes clés pour une pose conforme aux normes ADETS
Le ferraillage ne doit pas être jeté au fond du coffrage. Pour être efficace, l’acier doit être totalement enrobé de béton. Une armature qui touche le sol ou affleure la surface finit par s’oxyder, gonfler et faire éclater le béton, un phénomène appelé carbonatation.
Norme NF A35-080-2 : Spécifications techniques pour treillis soudés : Accédez au document officiel définissant les exigences de qualité et de soudabilité pour les treillis soudés destinés au béton armé.
La préparation du support et du hérisson
Avant de poser l’acier, le sol doit être stable. Réalisez un hérisson, couche de graviers compactés, recouvert d’un film polyane. Ce film empêche la remontée d’humidité et évite que le laitier du béton ne s’échappe dans le sol, ce qui affaiblirait la dalle.
Le calage : une étape déterminante

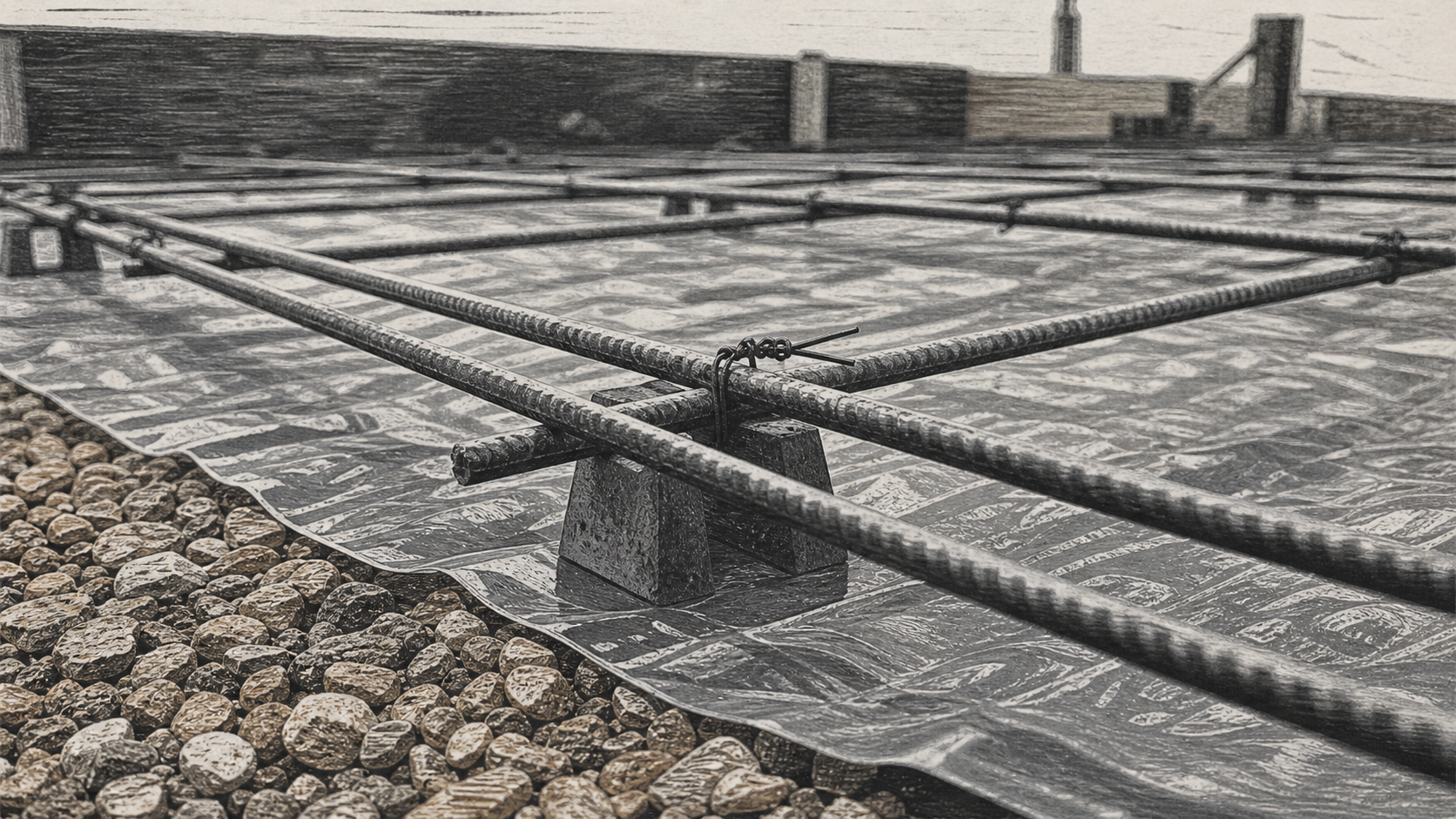

L’acier doit se situer au tiers inférieur de l’épaisseur pour une dalle sur terre-plein, ou au milieu pour des dalles plus fines. Utilisez des distanciateurs ou des cales en plastique ou en béton. N’utilisez jamais de morceaux de bois ou de briques, car ils créent des points de faiblesse et des passages pour l’humidité.
Le recouvrement et la ligature
Les panneaux de treillis doivent se chevaucher sur au moins deux mailles, soit environ 20 à 30 cm, pour assurer la continuité de la résistance. Ces recouvrements doivent être solidement attachés à l’aide de fil de ligature et d’un lieur automatique. Une armature qui glisse pendant le coulage perd son utilité structurelle.
Dalle pleine vs dalle sur terre-plein : quelles différences de ferraillage ?
La configuration de votre projet modifie la logique de ferraillage. Une dalle sur terre-plein repose sur le sol, tandis qu’une dalle pleine repose sur des appuis périphériques comme des murs ou des poutres.
Pour une dalle sur terre-plein, le ferraillage est dit de répartition. On cherche à uniformiser la pression sur le sol. On utilise une seule couche de treillis soudé, placée en partie basse pour contrer les effets de la flexion légère.
Pour une dalle pleine ou un plancher, les contraintes sont plus fortes. On installe souvent une double nappe de ferraillage : une nappe inférieure pour la traction au centre de la portée, et une nappe supérieure, appelée chapeaux, au niveau des appuis pour contrer les moments négatifs. On y ajoute des armatures de renfort spécifiques, comme des chaînages périphériques et des équerres de liaison, pour solidariser la dalle avec les murs porteurs.
N’oubliez pas les réservations pour les évacuations et les fourreaux électriques. Le ferraillage doit être découpé proprement autour de ces passages. Renforcez ces zones par des aciers complémentaires si la découpe est importante, afin de ne pas créer de point de rupture dans le maillage global de l’ouvrage.
